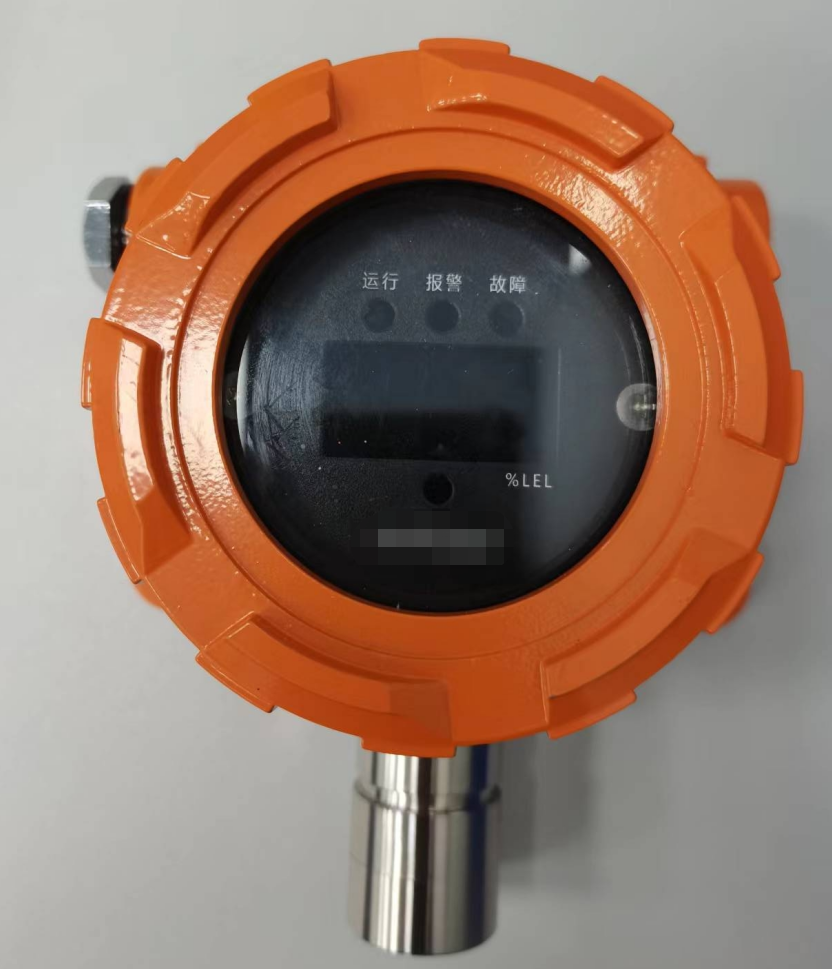

可燃气体探测器
随着电子科学技术的进步和发展,电子技术逐渐成为安全方面的有力手段,许多安全方面的电子产品,是人们在生活中的得力助手。
可燃气体探测器是对单一或多种可燃气体浓度响应的探测器,当环境中可燃气体泄漏并达到一定浓度时,可燃气体探测器器会将现场的可燃气体浓度转化成电信号,发出报警信号,提醒工作人员采取安全措施,以此来达到监测现场可燃气体浓度的目的。
在设计和施工过程中,可燃气体探测器应遵循相应的标准和要求,所以此应用对于ADC性能及MCU可靠性要求极高。
可燃气体探测器方案特色:
√ 主频高达64MHZ,运算、处理速度快;
√ S-485接口/NB-ioT/4G CAT1;
√ 红外遥控;
√ 声光报警;
可燃气体探测器应用框图

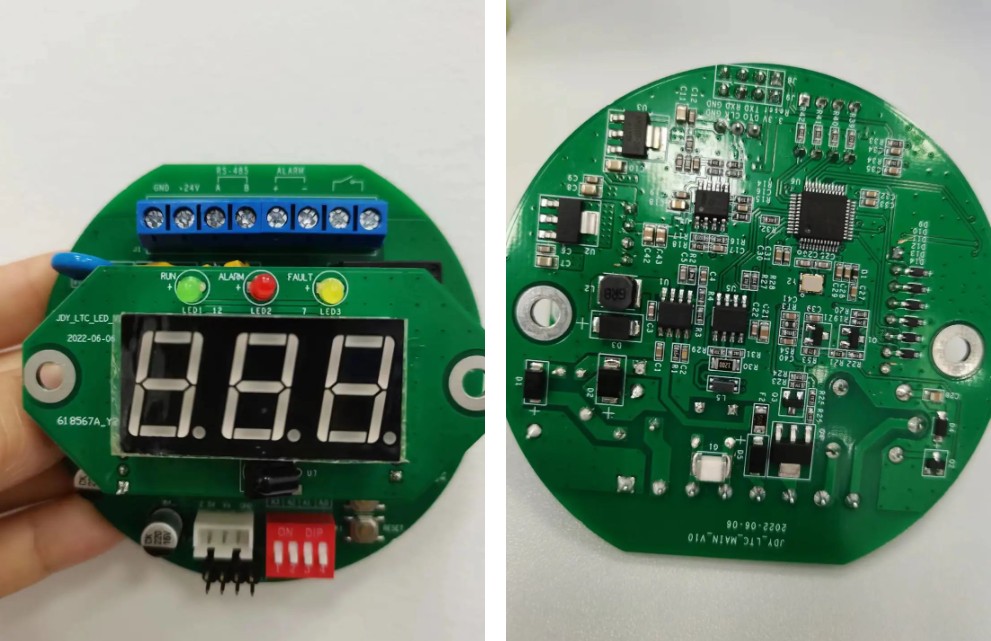

这款可燃气体探测器是采用武汉亿德体育和芯源的CW32F030C8T6作为主控芯片,主要是基于CW32F030C8T6高精度的ADC,转换速度快,高可靠强抗静电,强抗干扰等特点,为系统提供了很好的保护功能,能确保系统能在恶劣的电磁干扰环境下安全运行。
CW32F030C8T6特色及优势点:
√ ARM Cortex-M0+ 32位内核;
√ 64K 字节 FLASH,8K 字节 RAM;
√ 12位ADC,1M SPS 转换速度;
√ 三路低功耗 UART,两路 SPI 接口 12Mbit/s,两路 I2C 接口 1Mbit/s;
ADC性能考核,可实现:±1.0 LSB INL vs ±1.7 LSB INL ,11.3 ENOB(有效位数)

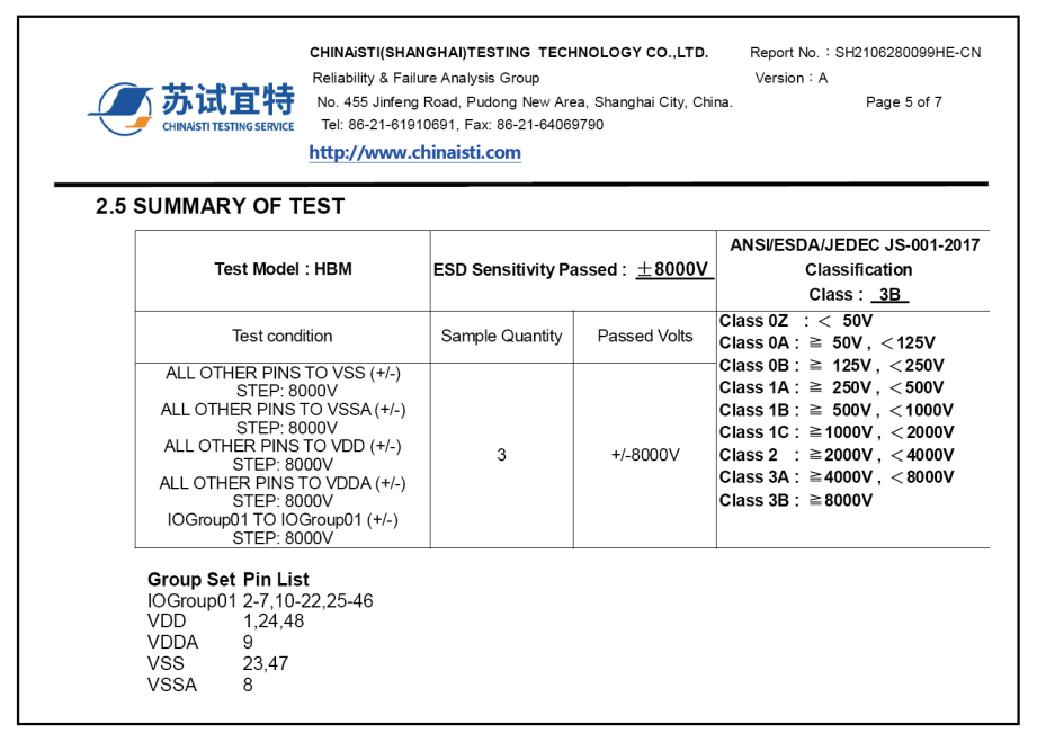

HBM ESD、MM ESD、CDM ESD、Latch up@105℃全面达到JEDEC最高等级
EFT测试通过:±4000V(Power)/±2000V(IO)
稳定可靠的eFLASH制造,确保工业高可靠应用
